Seat Altea 2014 Manuel du propriétaire (in French)

289
Situations diverses
Nota
● En fonction des conditions météorologiques (froid, humidité), les pro-
jecteurs, les feux antibrouillard, les feux arrière et les clignotants peuvent
s'embuer temporairement. Cela n'a aucune influence sur la longévité du
dispositif d'éclairage. En allumant les feux, la zone où est projeté le fais-
ceau de lumière est rapidement désembuée. En revanche il se peut qu'à
l'intérieur les bords restent embués.
● Assurez-vous que tous les dispositifs d'éclairage de votre véhicule
(l'éclairage extérieur en particulier) fonctionnent correctement. Ceci ne favo-
rise pas seulement votre sécurité, mais également celle des autres conduc-
teurs.
● Étant donné la difficulté d'accès à certaines ampoules, leur remplace-
ment devra être effectué par un partenaire SEAT. Cependant, il sera expliqué
ci-après comment procéder pour réaliser ce remplacement, exception faite
des projecteurs antibrouillard* et de l'éclairage de courtoisie. 

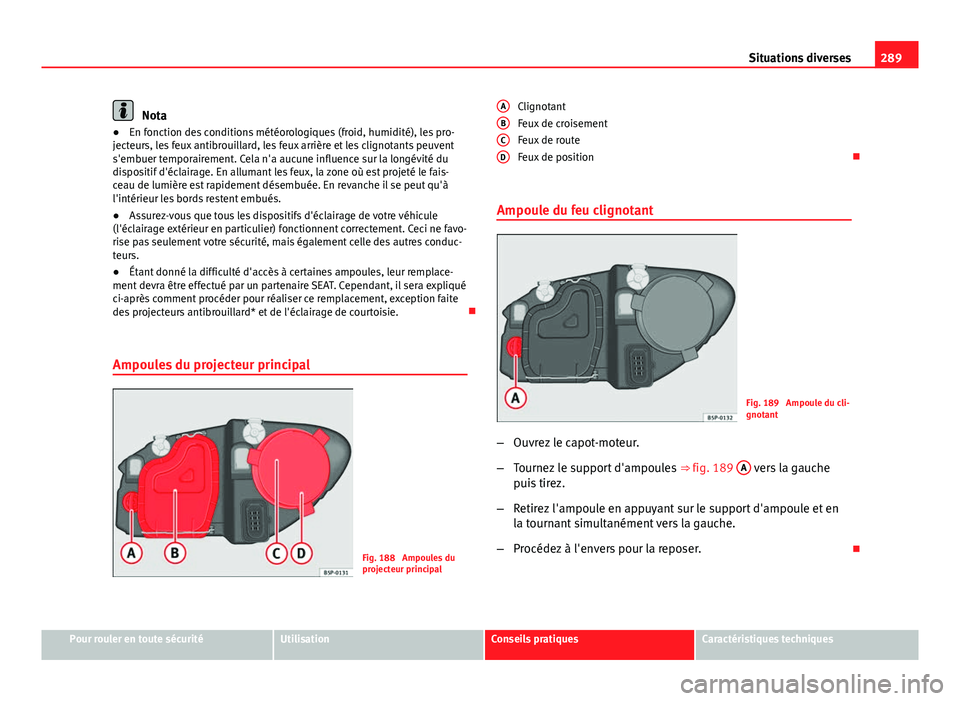

Ampoules du projecteur principal
Fig. 188 Ampoules du
projecteur principal Clignotant
Feux de croisement
Feux de route
Feux de position

Ampoule du feu clignotant
Fig. 189 Ampoule du cli-
gnotant
– Ouvrez le capot-moteur.
– Tournez le support d'ampoules ⇒ fig. 189 A
vers la gauche
puis tirez.
– Retirez l'ampoule en appuyant sur le support d'ampoule et en
la tournant simultanément vers la gauche.
– Procédez à l'envers pour la reposer. 
A
BCD
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

290Situations diverses

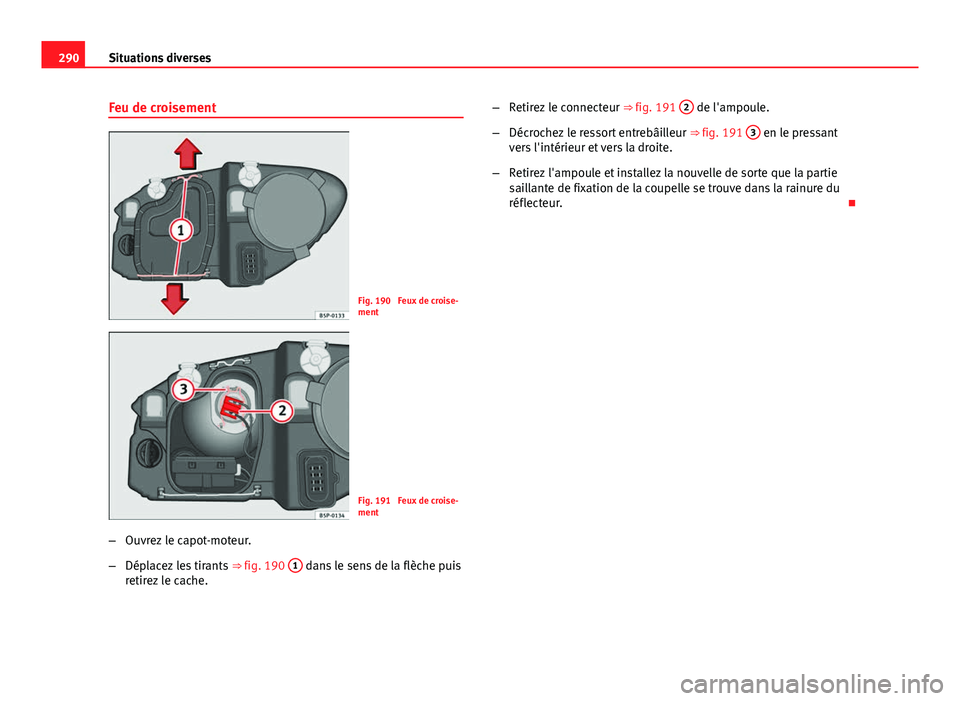

Feu de croisement
Fig. 190 Feux de croise-
ment
Fig. 191 Feux de croise-
ment
– Ouvrez le capot-moteur.
– Déplacez les tirants ⇒ fig. 190 1
dans le sens de la flèche puis
retirez le cache. –
Retirez le connecteur ⇒ fig. 191 2
de l'ampoule.
– Décrochez le ressort entrebâilleur ⇒ fig. 191 3
en le pressant
vers l'intérieur et vers la droite.
– Retirez l'ampoule et installez la nouvelle de sorte que la partie
saillante de fixation de la coupelle se trouve dans la rainure du
réflecteur. 

291
Situations diverses

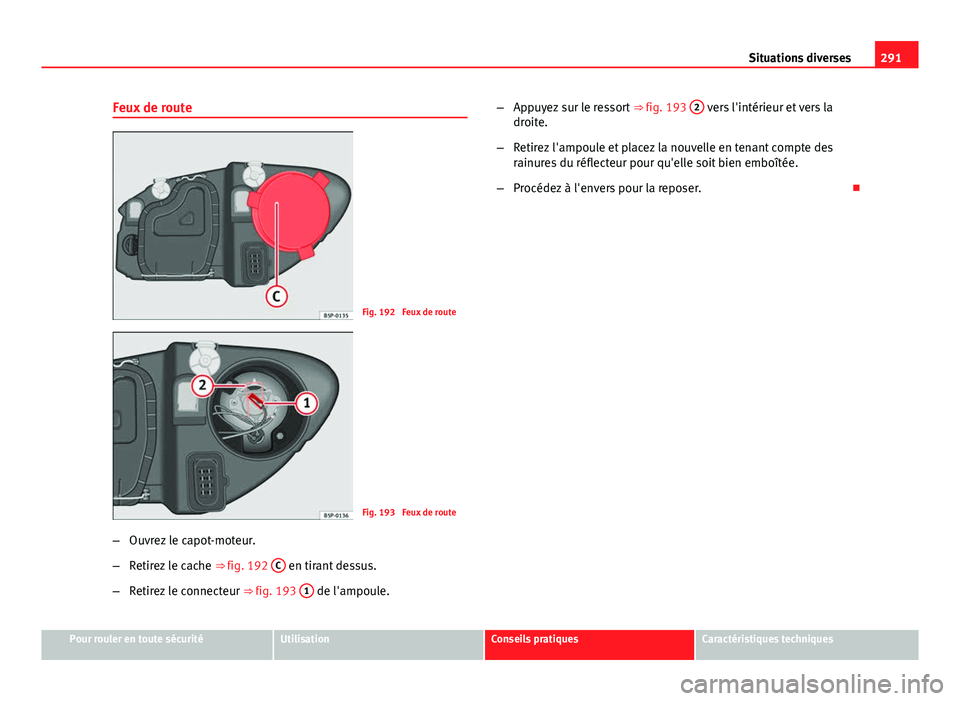

Feux de route
Fig. 192 Feux de route
Fig. 193 Feux de route
– Ouvrez le capot-moteur.
– Retirez le cache ⇒ fig. 192 C
en tirant dessus.
– Retirez le connecteur ⇒ fig. 193 1
de l'ampoule. –
Appuyez sur le ressort ⇒ fig. 193 2
vers l'intérieur et vers la
droite.
– Retirez l'ampoule et placez la nouvelle en tenant compte des
rainures du réflecteur pour qu'elle soit bien emboîtée.
– Procédez à l'envers pour la reposer. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

292Situations diverses

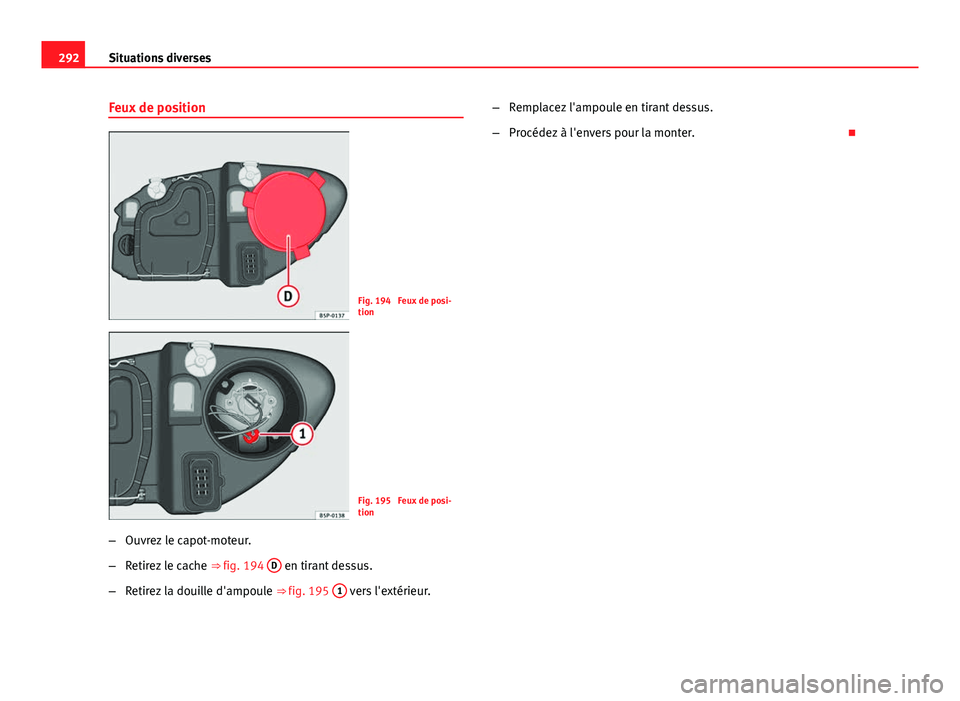

Feux de position
Fig. 194 Feux de posi-
tion
Fig. 195 Feux de posi-
tion
– Ouvrez le capot-moteur.
– Retirez le cache ⇒ fig. 194 D
en tirant dessus.
– Retirez la douille d'ampoule ⇒ fig. 195 1
vers l'extérieur. –
Remplacez l'ampoule en tirant dessus.
– Procédez à l'envers pour la monter. 

293
Situations diverses

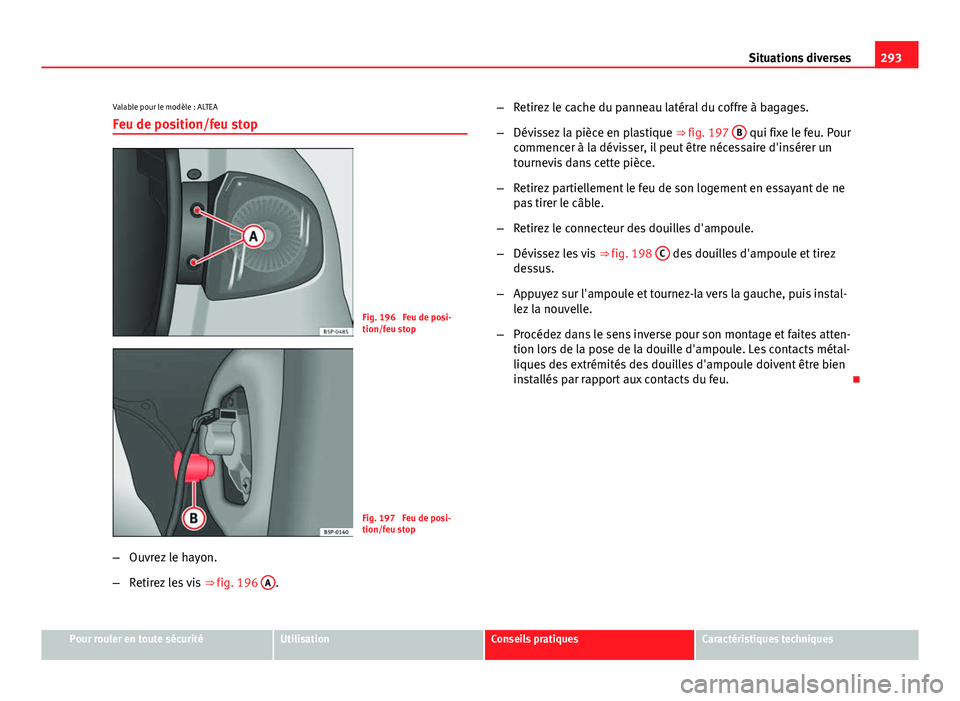

Valable pour le modèle : ALTEA Feu de position/feu stop
Fig. 196 Feu de posi-
tion/feu stop
Fig. 197 Feu de posi-
tion/feu stop
– Ouvrez le hayon.
– Retirez les vis ⇒ fig. 196 A
. –
Retirez le cache du panneau latéral du coffre à bagages.
– Dévissez la pièce en plastique ⇒ fig. 197 B
qui fixe le feu. Pour
commencer à la dévisser, il peut être nécessaire d'insérer un
tournevis dans cette pièce.
– Retirez partiellement le feu de son logement en essayant de ne
pas tirer le câble.
– Retirez le connecteur des douilles d'ampoule.
– Dévissez les vis ⇒ fig. 198 C
des douilles d'ampoule et tirez
dessus.
– Appuyez sur l'ampoule et tournez-la vers la gauche, puis instal-
lez la nouvelle.
– Procédez dans le sens inverse pour son montage et faites atten-
tion lors de la pose de la douille d'ampoule. Les contacts métal-
liques des extrémités des douilles d'ampoule doivent être bien
installés par rapport aux contacts du feu. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

294Situations diverses

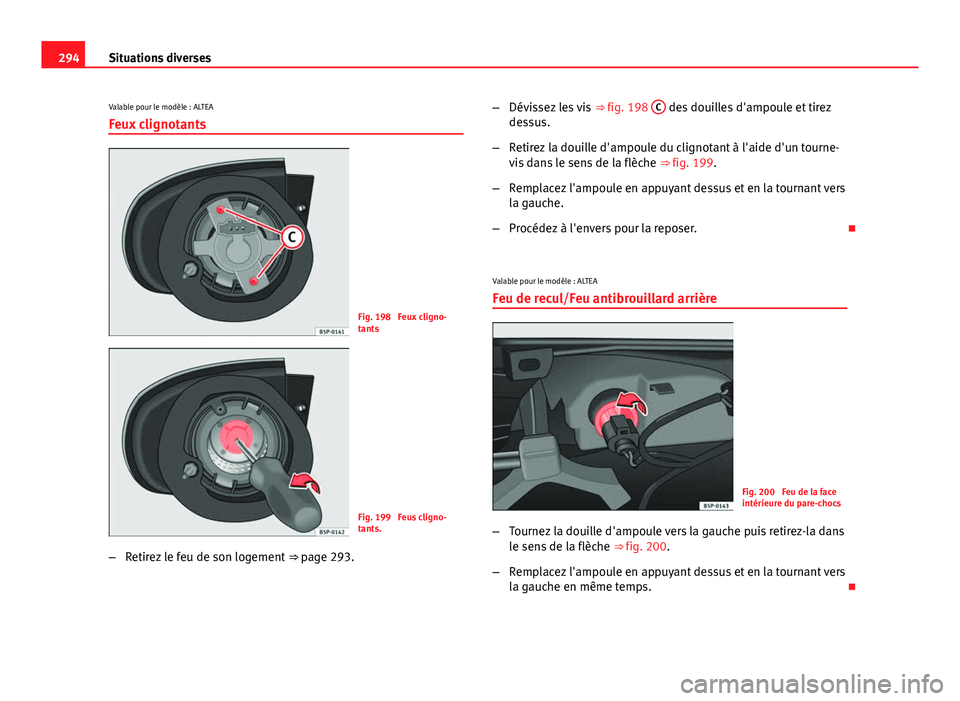

Valable pour le modèle : ALTEA
Feux clignotants
Fig. 198 Feux cligno-
tants
Fig. 199 Feus cligno-
tants.
– Retirez le feu de son logement ⇒ page 293. –
Dévissez les vis ⇒ fig. 198 C
des douilles d'ampoule et tirez
dessus.
– Retirez la douille d'ampoule du clignotant à l'aide d'un tourne-
vis dans le sens de la flèche ⇒ fig. 199.
– Remplacez l'ampoule en appuyant dessus et en la tournant vers
la gauche.
– Procédez à l'envers pour la reposer. 
Valable pour le modèle : ALTEA Feu de recul/Feu antibrouillard arrière
Fig. 200 Feu de la face
intérieure du pare-chocs
– Tournez la douille d'ampoule vers la gauche puis retirez-la dans
le sens de la flèche ⇒ fig. 200.
– Remplacez l'ampoule en appuyant dessus et en la tournant vers
la gauche en même temps. 

295
Situations diverses

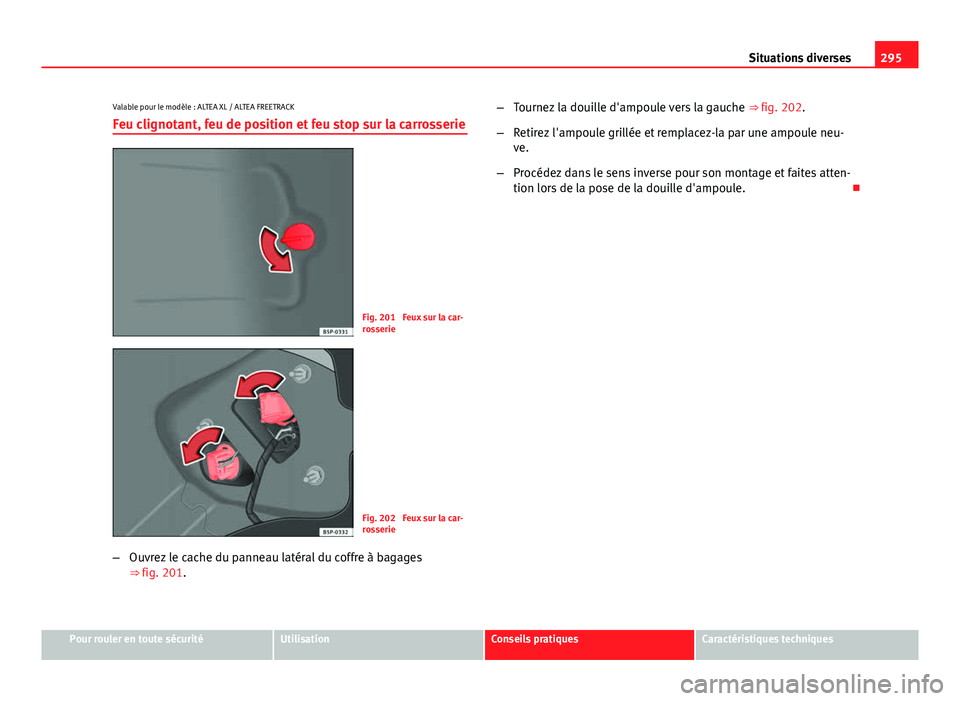

Valable pour le modèle : ALTEA XL / ALTEA FREETRACK Feu clignotant, feu de position et feu stop sur la carrosserie
Fig. 201 Feux sur la car-
rosserie
Fig. 202 Feux sur la car-
rosserie
– Ouvrez le cache du panneau latéral du coffre à bagages
⇒ fig. 201. –
Tournez la douille d'ampoule vers la gauche ⇒ fig. 202.
– Retirez l'ampoule grillée et remplacez-la par une ampoule neu-
ve.
– Procédez dans le sens inverse pour son montage et faites atten-
tion lors de la pose de la douille d'ampoule. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

296Situations diverses

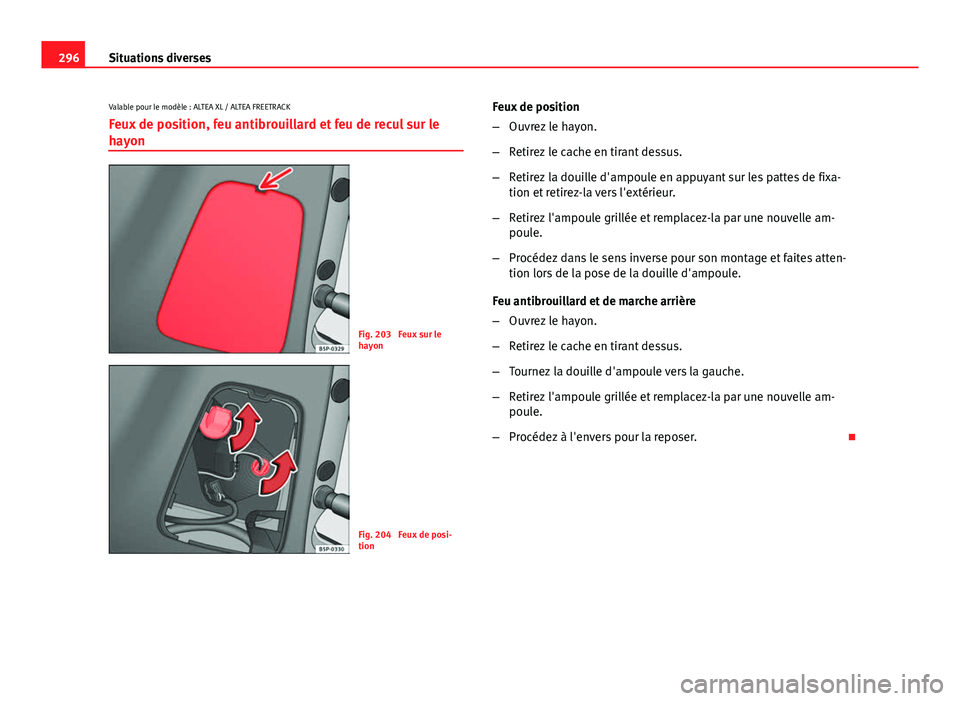

Valable pour le modèle : ALTEA XL / ALTEA FREETRACK
Feux de position, feu antibrouillard et feu de recul sur le
hayon
Fig. 203 Feux sur le
hayon
Fig. 204 Feux de posi-
tion Feux de position
–
Ouvrez le hayon.
– Retirez le cache en tirant dessus.
– Retirez la douille d'ampoule en appuyant sur les pattes de fixa-
tion et retirez-la vers l'extérieur.
– Retirez l'ampoule grillée et remplacez-la par une nouvelle am-
poule.
– Procédez dans le sens inverse pour son montage et faites atten-
tion lors de la pose de la douille d'ampoule.
Feu antibrouillard et de marche arrière
– Ouvrez le hayon.
– Retirez le cache en tirant dessus.
– Tournez la douille d'ampoule vers la gauche.
– Retirez l'ampoule grillée et remplacez-la par une nouvelle am-
poule.
– Procédez à l'envers pour la reposer. 

297
Situations diverses

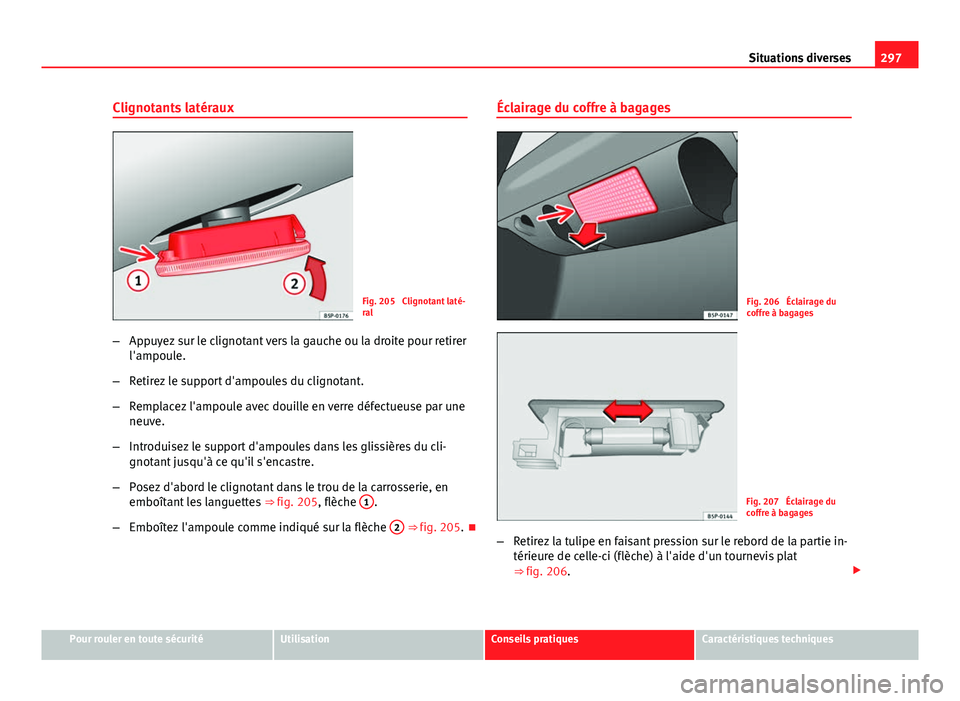

Clignotants latéraux
Fig. 205 Clignotant laté-
ral
– Appuyez sur le clignotant vers la gauche ou la droite pour retirer
l'ampoule.
– Retirez le support d'ampoules du clignotant.
– Remplacez l'ampoule avec douille en verre défectueuse par une
neuve.
– Introduisez le support d'ampoules dans les glissières du cli-
gnotant jusqu'à ce qu'il s'encastre.
– Posez d'abord le clignotant dans le trou de la carrosserie, en
emboîtant les languettes ⇒ fig. 205, flèche 1
.
– Emboîtez l'ampoule comme indiqué sur la flèche 2
⇒ fig. 205.Éclairage du coffre à bagages
Fig. 206 Éclairage du
coffre à bagages
Fig. 207 Éclairage du
coffre à bagages
– Retirez la tulipe en faisant pression sur le rebord de la partie in-
térieure de celle-ci (flèche) à l'aide d'un tournevis plat
⇒ fig. 206. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

298Situations diverses
–Appuyez sur l'ampoule latéralement et retirez-la du logement
⇒ fig. 207. 

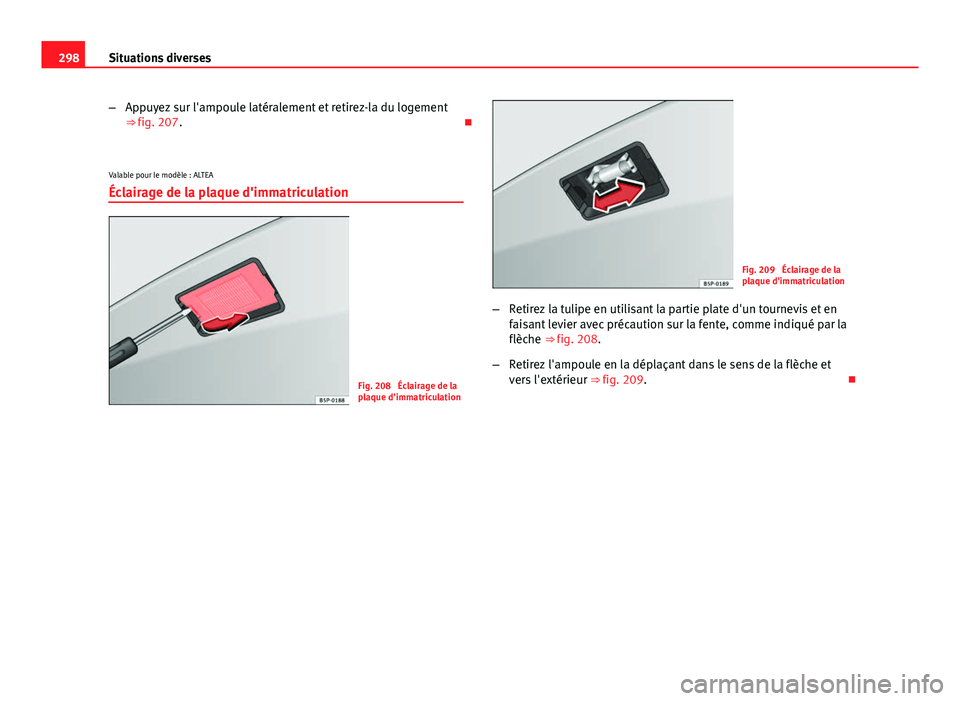

Valable pour le modèle : ALTEA Éclairage de la plaque d'immatriculation
Fig. 208 Éclairage de la
plaque d'immatriculation
Fig. 209 Éclairage de la
plaque d'immatriculation
– Retirez la tulipe en utilisant la partie plate d'un tournevis et en
faisant levier avec précaution sur la fente, comme indiqué par la
flèche ⇒ fig. 208.
– Retirez l'ampoule en la déplaçant dans le sens de la flèche et
vers l'extérieur ⇒ fig. 209. 
